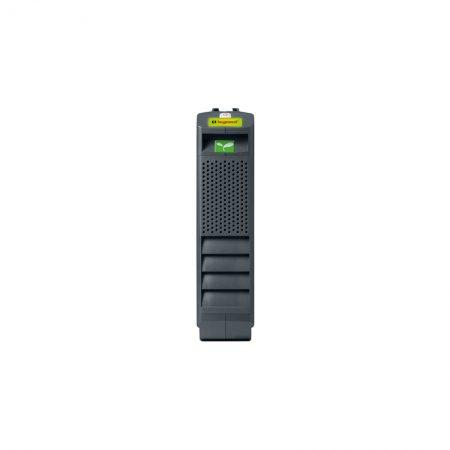

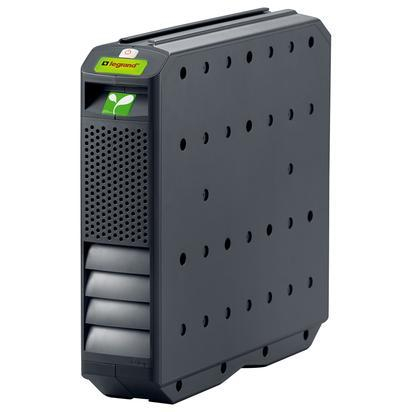

UPS WHAD ONLINE HE 1 5KVA NOEXT
EAN:
3414970853936
EAN:
3414970853936
Descrizione
L’UPS Legrand modello Whad HE 1500 è un gruppo di continuità con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 1.500 VA – 1500W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano o inuno o più armadi esterni, dimensionate per garantire un’autonomia minima di 15 minuti all’80% del carico.
Il raddrizzatore dell’UPS è costituito da un circuito di controllo eregolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
correggere automaticamente il fattore di potenza del carico per
riportarlo ad un valore >0,99 già con carico applicato in uscita pari
all’ 20% del carico nominale
alimentare l’inverter senza richiedere energia alle batterie anche
in presenza di tensione di rete molto bassa (funzionamento con
alimentazione da rete per valori di VIN ≅ 110 Vac al 50% del carico
nominale)
assicurare una distorsione armonica totale della corrente
d’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti
supplementar
Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto:
Commutatore elettromeccanico
− Logica di comando e di controllo gestita da microprocessore che
provvede a:
trasferire automaticamente il carico direttamente sulla rete
primaria senza interruzione dell’alimentazione, al verificarsi delle
condizioni di sovraccarico, sovratemperatura, tensione continua
fuori delle tolleranze ed anomalia inverter;
ritrasferire automaticamente il carico da rete primaria a linea
inverter, senza interruzione dell’alimentazione, al ripristino delle
condizioni normali del carico;
se la rete primaria e l’inverter non sono sincronizzati il bypass
dovrà essere disabilitato.
Al fine di salvaguardare le batterie dai danni derivanti dalle scaricheprofonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all’utente la possibilità di selezionare una
gestione a soglie di tensione fisse.
Un software di diagnostica e shutdown (UPS Communicator), seopportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown de isistemi operativi Windows e Linux. Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell’UPS in remoto per
Linux e i più diffusi Unix).Whad è gestito da microprocessore ed è in grado di visualizzare
tramite un pannello di controllo a LED allarmi e modalità di funzionamento come di seguito descritto:
Il raddrizzatore dell’UPS è costituito da un circuito di controllo eregolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
correggere automaticamente il fattore di potenza del carico per
riportarlo ad un valore >0,99 già con carico applicato in uscita pari
all’ 20% del carico nominale
alimentare l’inverter senza richiedere energia alle batterie anche
in presenza di tensione di rete molto bassa (funzionamento con
alimentazione da rete per valori di VIN ≅ 110 Vac al 50% del carico
nominale)
assicurare una distorsione armonica totale della corrente
d’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti
supplementar
Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto:
Commutatore elettromeccanico
− Logica di comando e di controllo gestita da microprocessore che
provvede a:
trasferire automaticamente il carico direttamente sulla rete
primaria senza interruzione dell’alimentazione, al verificarsi delle
condizioni di sovraccarico, sovratemperatura, tensione continua
fuori delle tolleranze ed anomalia inverter;
ritrasferire automaticamente il carico da rete primaria a linea
inverter, senza interruzione dell’alimentazione, al ripristino delle
condizioni normali del carico;
se la rete primaria e l’inverter non sono sincronizzati il bypass
dovrà essere disabilitato.
Al fine di salvaguardare le batterie dai danni derivanti dalle scaricheprofonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all’utente la possibilità di selezionare una
gestione a soglie di tensione fisse.
Un software di diagnostica e shutdown (UPS Communicator), seopportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown de isistemi operativi Windows e Linux. Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell’UPS in remoto per
Linux e i più diffusi Unix).Whad è gestito da microprocessore ed è in grado di visualizzare
tramite un pannello di controllo a LED allarmi e modalità di funzionamento come di seguito descritto:
Documenti ufficiali del produttore Legrand per il prodotto UPS WHAD ONLINE HE 1 5KVA NOEXT
-
Volantino
-
Manuale dell'utente
Informazioni tecniche
| Batteria | ||
|---|---|---|
| Tecnologia batteria | Acido piombo (VRLA) | |
| Capacità della batteria | 5 Ah | |
| Voltaggio della batteria | 12 V | |
| Numero di batterie | 3 | |
| Caratteristiche | ||
| Topologia UPS | Doppia conversione (online) | |
| Potenza in uscita | 1,5 kVA | |
| Potenza in uscita | 1500 W | |
| Forma d'onda | Sinusoidale | |
| Tensione operativa in entrata (min) | 184 V | |
| Tensione operativa in entrata (max) | 264 V | |
| Frequenza di ingresso | 50/60 Hz | |
| Tensione di uscita (max) | 230 V | |
| frequenza output | 50/60 Hz | |
| Fattore di potenza | 0,99 | |
| Fattore di cresta | 3.5:1 | |
| Emissione acustica | 43 dB | |
| Condizioni ambientali | ||
| Intervallo temperatura di funzionamento | 0 - 40 °C | |
| Intervallo di temperatura | -20 - 50 °C | |
| Range di umidità di funzionamento | 20 - 80% | |
| Connettività | ||
| Tipo interfaccia seriale | RS-232 | |
| Porta RS-232 | 1 | |
| Design | ||
| Fattore di forma | Compatta | |
| Colore del prodotto | Nero | |
| Codice di protezione internazionale (IP) | IP21 | |
| Dimensioni e peso | ||
| Larghezza | 160 mm | |
| Profondità | 425 mm | |
| Altezza | 460 mm | |
| Peso | 23 kg | |
837,99 €
686,88 € IVA esclusa
Costo spedizione 6,90€
(Spedizione GRATIS da € 69,00)
Spedizione gratuita in 24 ore in tutta Italia e su tutti i prodotti
Oraizen.
Puoi pagare i tuoi ordini tramite
- Bonifico
- Contrassegno
Dettagli
Descrizione
L’UPS Legrand modello Whad HE 1500 è un gruppo di continuità con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 1.500 VA – 1500W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano o inuno o più armadi esterni, dimensionate per garantire un’autonomia minima di 15 minuti all’80% del carico.
Il raddrizzatore dell’UPS è costituito da un circuito di controllo eregolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
correggere automaticamente il fattore di potenza del carico per
riportarlo ad un valore >0,99 già con carico applicato in uscita pari
all’ 20% del carico nominale
alimentare l’inverter senza richiedere energia alle batterie anche
in presenza di tensione di rete molto bassa (funzionamento con
alimentazione da rete per valori di VIN ≅ 110 Vac al 50% del carico
nominale)
assicurare una distorsione armonica totale della corrente
d’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti
supplementar
Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto:
Commutatore elettromeccanico
− Logica di comando e di controllo gestita da microprocessore che
provvede a:
trasferire automaticamente il carico direttamente sulla rete
primaria senza interruzione dell’alimentazione, al verificarsi delle
condizioni di sovraccarico, sovratemperatura, tensione continua
fuori delle tolleranze ed anomalia inverter;
ritrasferire automaticamente il carico da rete primaria a linea
inverter, senza interruzione dell’alimentazione, al ripristino delle
condizioni normali del carico;
se la rete primaria e l’inverter non sono sincronizzati il bypass
dovrà essere disabilitato.
Al fine di salvaguardare le batterie dai danni derivanti dalle scaricheprofonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all’utente la possibilità di selezionare una
gestione a soglie di tensione fisse.
Un software di diagnostica e shutdown (UPS Communicator), seopportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown de isistemi operativi Windows e Linux. Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell’UPS in remoto per
Linux e i più diffusi Unix).Whad è gestito da microprocessore ed è in grado di visualizzare
tramite un pannello di controllo a LED allarmi e modalità di funzionamento come di seguito descritto:
Il raddrizzatore dell’UPS è costituito da un circuito di controllo eregolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
correggere automaticamente il fattore di potenza del carico per
riportarlo ad un valore >0,99 già con carico applicato in uscita pari
all’ 20% del carico nominale
alimentare l’inverter senza richiedere energia alle batterie anche
in presenza di tensione di rete molto bassa (funzionamento con
alimentazione da rete per valori di VIN ≅ 110 Vac al 50% del carico
nominale)
assicurare una distorsione armonica totale della corrente
d’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti
supplementar
Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto:
Commutatore elettromeccanico
− Logica di comando e di controllo gestita da microprocessore che
provvede a:
trasferire automaticamente il carico direttamente sulla rete
primaria senza interruzione dell’alimentazione, al verificarsi delle
condizioni di sovraccarico, sovratemperatura, tensione continua
fuori delle tolleranze ed anomalia inverter;
ritrasferire automaticamente il carico da rete primaria a linea
inverter, senza interruzione dell’alimentazione, al ripristino delle
condizioni normali del carico;
se la rete primaria e l’inverter non sono sincronizzati il bypass
dovrà essere disabilitato.
Al fine di salvaguardare le batterie dai danni derivanti dalle scaricheprofonde, la soglia di tensione di batteria minima consentita varia automaticamente in funzione del carico applicato (impostazione di default), pur concedendo all’utente la possibilità di selezionare una
gestione a soglie di tensione fisse.
Un software di diagnostica e shutdown (UPS Communicator), seopportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown de isistemi operativi Windows e Linux. Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell’UPS in remoto per
Linux e i più diffusi Unix).Whad è gestito da microprocessore ed è in grado di visualizzare
tramite un pannello di controllo a LED allarmi e modalità di funzionamento come di seguito descritto:
23 gr
Informazioni tecniche
| Batteria | ||
|---|---|---|
| Tecnologia batteria | Acido piombo (VRLA) | |
| Capacità della batteria | 5 Ah | |
| Voltaggio della batteria | 12 V | |
| Numero di batterie | 3 | |
| Caratteristiche | ||
| Topologia UPS | Doppia conversione (online) | |
| Potenza in uscita | 1,5 kVA | |
| Potenza in uscita | 1500 W | |
| Forma d'onda | Sinusoidale | |
| Tensione operativa in entrata (min) | 184 V | |
| Tensione operativa in entrata (max) | 264 V | |
| Frequenza di ingresso | 50/60 Hz | |
| Tensione di uscita (max) | 230 V | |
| frequenza output | 50/60 Hz | |
| Fattore di potenza | 0,99 | |
| Fattore di cresta | 3.5:1 | |
| Emissione acustica | 43 dB | |
| Condizioni ambientali | ||
| Intervallo temperatura di funzionamento | 0 - 40 °C | |
| Intervallo di temperatura | -20 - 50 °C | |
| Range di umidità di funzionamento | 20 - 80% | |
| Connettività | ||
| Tipo interfaccia seriale | RS-232 | |
| Porta RS-232 | 1 | |
| Design | ||
| Fattore di forma | Compatta | |
| Colore del prodotto | Nero | |
| Codice di protezione internazionale (IP) | IP21 | |
| Dimensioni e peso | ||
| Larghezza | 160 mm | |
| Profondità | 425 mm | |
| Altezza | 460 mm | |
| Peso | 23 kg | |
